說明:

能力係數(capacity factor)，扭力比(torque ratio)，效率(efficiency)是扭力變換器重要的特性，由特性可瞭解到扭力變換器的輸出能力及其適用的範圍。

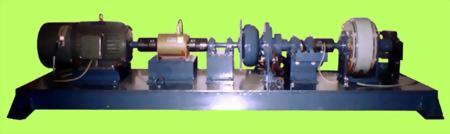

本設備即為用來測試扭力變換器特性之測試台，能蒐集必要之數據(如轉速、扭力、溫度…等)，提供計算及繪製不同測試狀態下的扭力變換器特性。除了可做為學生實習之用外，並可做為研究之用。

系統特性:

1.可由手動或使用個人電腦操作方式進行測試。

2.以個人電腦操作方式可依測試需求之控制型態(改變制動力或改變馬達轉速)，利用對時間軸做分段控制的方法來進行程式化之連續動態測試。

3.控制系統的具有自我監視及診斷功能，可輸出系統狀態至控制面板的系統狀態指示燈。當指示燈指示系統故障時，可藉由故障碼之讀取來排除故障，排除故障容易。

4.可讀取扭力變換器輸入軸及輸出軸的轉速、扭力，並儲存在記憶體中，透過RS232傳至個人電腦進行資料分析(如curve fitting、繪圖等)及存檔。

5.本設備可用來測試不同油溫狀態下扭力變換器性能，及不同ATF油品之測試比較。

主要規格:

1.三相交流感應馬達：10PS，AC 220V，具高輸出扭力，附變頻器、Encoder。

2.迴轉式扭力計(輸入軸端)：10kg-m，應變計型。

3.可撓性聯軸器：傳動能力10kg-m以上，最高傳動轉速5000rpm，容許誤差角度1°。

4.轉速感測器(輸出軸端)：Encoder型，500pulse/rev。

5.動力計(含扭力計)：20kg-m，空冷式。

6.微電腦控制系統：單晶片，附資料擷取裝置(256KB RAM)。

7.與PC電腦連線方式：RS232串列埠。

8.PC電腦配備需求：

●Pentium 166MHz，32M RAM以上，WIN95/98作業系統。

●需保有可供連線用之串列埠

9.測試台尺寸：約L2200×W700mm。

10.液體扭力變換器：3N71B型自動變速箱用。(可選擇其他型式，唯需另付設計費用)

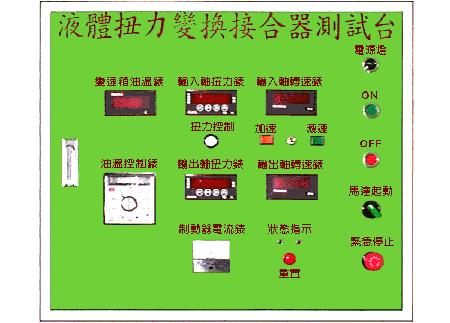

控制箱面板配置:
